您所在的位置:首頁 > 物流裝備 > 叉車配件系列 > 傳動系統
  • 進口高壓籠式調節閥

進口高壓籠式調節閥

價格: 面議
產品品牌:麥克維爾
產品地區:福建省

漢諾威國際貿易(廈門)...

產品分類

產品介紹

產品品牌:麥克維爾
產品地區:福建省

一、HPC高壓籠式調節閥 產品概述

HPC高壓籠式調節閥是CV3000系列產品之一。HPC高壓籠式調節閥是一種壓力平衡式的調節閥,閥結構緊湊,流體通道呈S流線型,壓降損失小,流量大,可調范圍廣。HPC高壓籠式調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用籠式節流形式來分攤壓差,減少了氣蝕、沖蝕、撓流破壞,大大提高了調節閥的使用壽命,閥體為直通式,閥芯為單導向結構,閥體流路簡單,阻力小,HPC高壓籠式調節閥特別適用于高粘度,含有懸浮物和顆粒狀介質流體的調節,可避免結焦、粘結、堵塞。
 HPC高壓籠式調節閥的泄漏量符合ANSI B16.104標準。
 HPC高壓籠式調節閥配用多彈簧薄膜或氣缸執行機構,其結構緊湊,輸出力大。
 HPC高壓籠式調節閥符合GB/T4213-92標準。

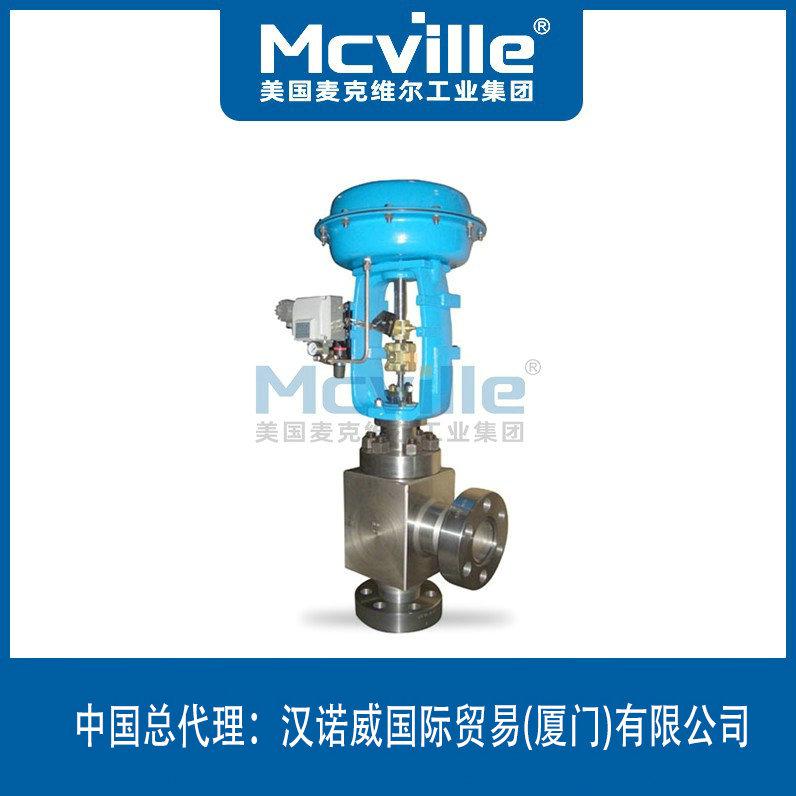

HPC高壓籠式調節閥

二、HPC高壓籠式調節閥 主要技術參數 1、閥體

閥體型式直通鍛造球型閥
公稱通徑40、50、80、100、150、200、250、300mm
公稱壓力ANSI 900、1500、2500;JIS 63K 注:DN250~300無ANSI 2500
連接型式密封面型式RF、RJ
法蘭標準JIS B2201-1984、ANSI B16.5-1981
焊接標準嵌接焊SW(40~80mm) 對接焊BW(80~300mm)
材料鍛鋼(碳鋼、不銹鋼、鈦鋼、耐蝕鋼等)
上閥蓋常溫型-5~+230℃
伸長I型+230~+566℃
壓蓋型式螺栓壓緊式
密封填料石棉編織填料、石墨填料

2、閥內件

閥芯形式帶組合密封圈或活塞環的壓力平衡式閥芯
流量特性等百分比特性、線性特性
材料不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

2、執行器

執行器型式HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
膜片材料乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍80~240KPa(HA型)
供氣壓力280~400KPa(HA型)、400~500KPa(VA6型、VP型)
氣源接口Rc1/4"(HA、VA型)、G3/8"(VP型)
環境溫度-30~+70℃
作用形式氣-關式或氣-開式
可配附件定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

三、HAV文丘里角型調節閥 主要性能指標

泄漏量金屬閥座ANSI:Class IV
回差帶定位器小于全行程的1%
不帶定位器小于全行程的3%
基本誤差帶定位器小于全行程的±1%
不帶定位器小于全行程的±5%
可調范圍50:1

四、HAV文丘里角型調節閥 Cv值和行程

公稱通徑405080100150200250300
閥座直徑2532403240505065806580100100125150125150200250300
額定Cv值900-150012172517255252781107811018018027037527037565010001440
2500-12171217313152785278125125180270180270470--
額定行程25385075100

五、HAV文丘里角型調節閥 主要外形圖

公稱通徑DN(mm)40、50、80、100、150、200、250、300mm
結構長度由于各標準連接尺寸都不相同,如需要詳細連接尺寸及技術書資料,請聯系公司技術部或銷售部 ,技術人員將會為您提供完整的圖紙及技術資料。
閥體高度
執行器高度

注:表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取最新數據。
